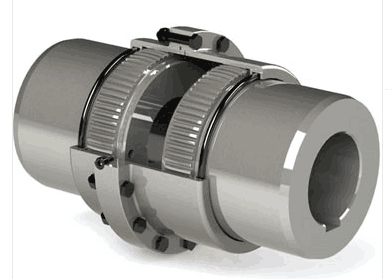

齒式聯軸器的品種有上百種之多,但基本形式分為內齒和外齒結合式和端面齒結合式,其他形式都是在這兩種基礎上的變形。今天小編給大家講一下如何安裝和檢修鼓形齒式聯軸器吧:
安裝時需要注意事項:
假如是原來的設備上 換,那么一般要和原來的方向一致,假如是新設計制造的設備,那么要在不與周邊其它零件有干涉的前提下,按內、外齒結合面越多越可靠的原則安裝。
檢修注意事項:
1、檢查聯軸器齒面嚙合情況,其接觸面積沿齒高不小于50%,沿齒寬不小于70%,齒面不得有嚴重點蝕、磨損和裂紋。
2、聯軸器外齒圈全圓跳動不大于0.03mm,端面圓跳動不大于0.02mm。
3、若須拆下齒圈時, 用專用工具,不可敲打,以免使軸彎曲或損傷。當回裝時,應將齒圈加熱到200℃左右再裝到軸上。外齒圈與軸的過盈量一般為0.01~0.03mm。
4、回裝中間接筒或其它部件時應按原有標記和數據裝配。
5、用力矩扳手均勻地把螺栓擰緊。
