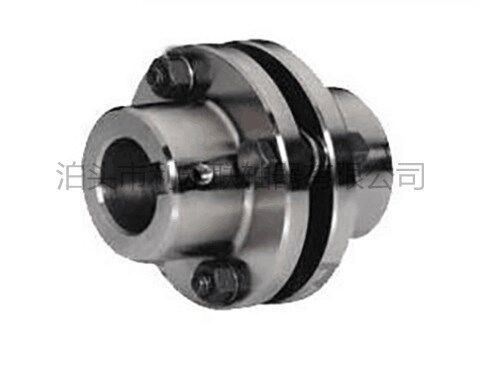

膜片聯軸器雖然已廣泛應用于各設備上，今天小編給大家仔細講一下0結構方式。

　　膜片聯軸器結構方式 ：4孔 6孔 8孔 10孔 12孔.

　　1、膜片的方式： 接連多邊環形、圓環形、別離連桿形、輪輻形、成型膜片，波形膜片。

　　2、接連多邊環形、圓環形的特征： 每一聯軸器由若干等厚度膜片組成，各片外緣為圓弧形的彈性較好，且形狀簡略，加工便利，但彈性較差，此外邊數少的彈性要比邊數多的彈性要好，但邊數太少的話，穩定性也下降單向作業時，只要一半環邊承載傳遞轉距。

　　3、別離連桿形特征： 每一膜片由 自的薄桿組成一個多邊形，桿的形狀簡略，制作便利，但要求各孔距   ，其作業功能與接連多邊環形根本相同，但強度和轉速較低，適用于聯軸器尺度受 的場合。

　　4、輪輻形的特征： 每一聯軸器由若干片組成，其外緣與內緣上的螺孔別離與主從動半聯軸器銜接，作業時發作改變，膜片上的成型孔是為了添加彈性，因為彈性需求內外徑的差值不宜過小，一般以傳遞中小功率為宜。

　　5、成型膜片的特征： 每一聯軸器由 自一個膜片構成，膜片厚度從內徑向外雙曲線規則減小，以堅持等強度條件，其資料利用率高，全體性好，特別適用于高速傳動，但膜片的制作精度較高。

　　6、波形膜片的特征： 膜片在軸向截面呈波形，彈性較高，補償功能好。膜片的厚度有等厚與不等厚的單片雙曲線型功能較好，現在使用較多。
