聯軸器是聯接兩軸或軸與回轉件的一種裝置，也有很多種類，也能用于過載保護的裝置，下面鼓形齒式聯軸器廠家來說說膜片聯軸器承受載荷的情況。

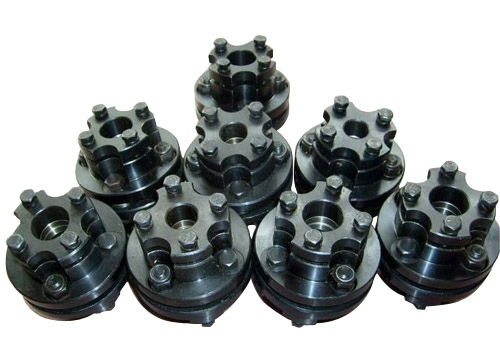

　　膜片聯軸器屬于金屬?gòu)椥栽闲月?lián)軸器，主要就是靠中間的不銹鋼膜片來傳遞扭矩。膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。

　　膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以 偏差在聯軸器的正常運轉的承受范圍之內是非常的。

　　高速旋轉時由于慣性所產生的離心應力。假定螺栓與聯軸器膜片材料相同，可計算得各自的質量，根據所處的位置和螺旋角度，可算的離心力，且作用在總質心上。高轉速機械的離心慣性力在結構的應力計算中 重要，其離心慣性力可以按徑向力F=(2∏n/60)2rp加載，方向沿徑向向外，固定中間螺栓孔的徑向位移、周向位移和軸向位移，周邊無其他載荷作用。

　　扭矩產生的薄膜應力。設傳遞的扭矩為T(N.m),總片數為m,對于8孔螺栓，由簡化條件知：?jiǎn)纹て霓D(zhuǎn)矩T1=T/m，每個主螺栓上所受的力為F=T/4mR。

　　角向安裝誤差引起的彎曲應力。它可以根據下圖的簡化來求解。由于在軸線角向的安裝實際誤差，使膜片沿軸線方向發生周期性彎曲變形，而且它是決定聯軸器膜片疲勞壽命的主要原因。根據角向偏差計算所引起的中間螺栓孔一周在軸線方向的位移，徑向位移和軸向位移固定。通過角度傾斜可以求出恢復力矩H的大小，一般情況下，聯軸器膜片的角位移是很小的，因此膜片變形屬于小變形，可以采用薄板小撓度彎曲理論來分析。

　　由于軸向安裝的誤差，使膜片沿軸線方向發生彎曲變形。該位移加載在中間螺栓孔處的軸線方向，徑向位移和軸向位移固定。在兩端的兩個中間空來施加約束，中間孔來承受載荷。這樣就把它作為靜定簡支機構來處理。
