LK彈性塊聯軸器是以橡膠為彈性元件材料，無扭轉傳動 ，易于現場調節剛度的彈性聯軸器，具有補償兩軸相對偏移以及減振、緩沖性能，節能，無噪聲，不用潤滑， 換彈性件（易損件）時主機半聯軸器用作軸線移動（對于重型機械設備此特點尤為重要）。
安裝維護簡便，使用壽命較長，根據需要通過改變橡膠配方（主要改變硬度）可以調整聯軸器的扭轉剛度。適用于聯接兩同軸線大中功率、振動沖擊較大的軸系傳動，例如冶金機械、礦山機械等。原來的標準（ZBJ19029-90）存在外徑尺寸大、質量大等缺點，改進后的新標準（JB/T9148-99代替ZBJ19029-90）新結構不僅保留了減振、緩沖性能好的特點，而且縮小了外徑尺寸，減輕了質量和轉動慣量，提高了許用轉速，經過幾年的工業應用，優點 明顯，已成原結構的 新?lián)Q代產品。新標準許用轉速平均提高28%， 大外徑平均縮小36%，轉動慣量平均減小70%，質量平均減輕57%。

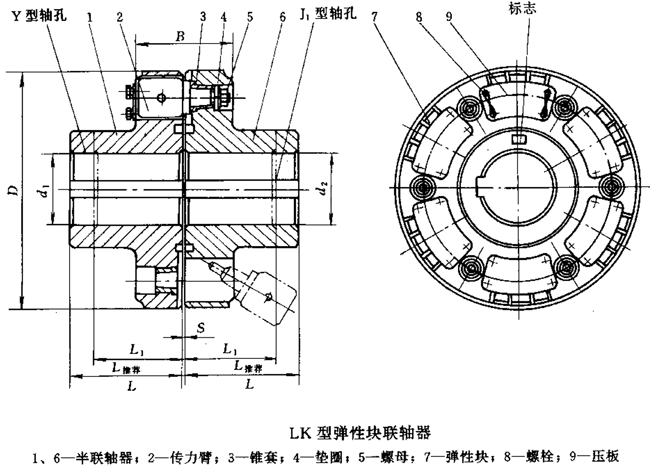

LK型彈性塊聯軸器基本參數和主要尺寸（JB/T9148-99）
LK型彈性塊聯軸器基本參數和主要尺寸（JB/T9148-99）/mm
型號 | 公稱轉 矩Tn/ N·m | 許用轉 速[n]/ r·min-1 | 軸孔直徑 d1、d2 | 軸孔長度 | D | B | S | 質量 m/kg | 轉動慣 量I/ kg·m2 | ||
Y型 | J1型 | L推薦 | |||||||||
L | L1 | ||||||||||
LK1 | 10000 | 1950 | 85、90、95 | 172 | 132 | 150 | 370 | 190 | 5 | 125 | 4 |
100、110、120 | 212 | 167 | |||||||||
LK2 | 16000 | 1750 | 95 | 172 | 132 | 170 | 415 | 208 | 200 | 5.2 | |
100、110、120、125 | 212 | 167 | |||||||||
130 | 252 | 202 | |||||||||
LK3 | 25000 | 1600 | 110、120、125 | 212 | 167 | 185 | 450 | 225 | 265 | 6.3 | |
130、140、150 | 252 | 202 | |||||||||
LK4 | 40000 | 1400 | 130、140、150 | 210 | 520 | 260 | 338 | 21.5 | |||
160、170、180 | 302 | 242 | |||||||||
LK5 | 63000 | 1200 | 160、170、180 | 230 | 600 | 275 | 6 | 580 | 26.6 | ||
190、200、220 | 352 | 282 | |||||||||
LK6 | 100000 | 1170 | 190、200、220 | 260 | 620 | 285 | 625 | 29.3 | |||
240、250、260 | 410 | 330 | |||||||||
LK7 | 125000 | 1080 | 220 | 352 | 282 | 280 | 670 | 295 | 780 | 55 | |
240、250、260 | 410 | 330 | |||||||||
280 | 470 | 380 | |||||||||
LK8 | 160000 | 990 | 240、250、260 | 410 | 330 | 300 | 730 | 305 | 880 | 80 | |
280、300、320 | 470 | 380 | |||||||||
LK9 | 200000 | 950 | 260 | 410 | 330 | 320 | 760 | 315 | 1075 | 100 | |
280、300、320 | 470 | 380 | |||||||||
340 | 550 | 450 | |||||||||
LK10 | 250000 | 920 | 280、300、320 | 470 | 380 | 345 | 790 | 345 | 7 | 1270 | 120 |
340、360 | 550 | 450 | |||||||||
LK11 | 315000 | 820 | 300、320 | 470 | 380 | 360 | 850 | 380 | 1545 | 192 | |
340、360、380 | 550 | 450 | |||||||||
LK12 | 400000 | 790 | 320 | 470 | 380 | 380 | 910 | 420 | 1820 | 255 | |
340、360、380 | 550 | 450 | |||||||||
400 | 650 | 540 | |||||||||
LK13 | 500000 | 750 | 360、380 | 550 | 450 | 400 | 960 | 460 | 8 | 2245 | 332 |
400、420、440 | 650 | 540 | |||||||||
LK14 | 630000 | 690 | 400、420、440、450、460、480 | 450 | 1050 | 505 | 2670 | 520 | |||
LK15 | 900000 | 600 | 440、450、460、480、500 | 500 | 1200 | 550 | 10 | 4401 | 708 | ||
530 | 800 | 680 | |||||||||
LK16 | 1250000 | 535 | 460、480、500 | 650 | 540 | 520 | 1350 | 570 | 4870 | 1248 | |
530、560 | 800 | 680 | |||||||||
LK17 | 1600000 | 480 | 530、560、600、630 | 600 | 1500 | 650 | 12 | 5900 | 1930 | ||
LK18 | 2000000 | 450 | 560、600、630 | 650 | 1600 | 730 | 7000 | 2650 | |||
670 | 900 | 780 | |||||||||
LK19 | 2500000 | 420 | 630 | 800 | 680 | 680 | 1700 | 780 | 8850 | 4080 | |
670、710、750 | 900 | 780 | |||||||||
LK20 | 3150000 | 380 | 710、750 | 750 | 1900 | 820 | 12060 | 5500 | |||
800、850 | 1000 | 880 | |||||||||
注：1.質量、轉動慣量是近似值。
2.瞬時_轉矩不得超過公稱轉矩Tn的1.5倍。
LK型、LKA型許用補償量
許用補償量 | 型號 | |||
LK1～LK4 LKA1 | LK5～LK15 LKA2～LKA11 | LK16～LK18 LKA12～LKA14 | LK19～LK20 LKA15～LKA20 | |
軸向△x/mm | ±1.5 | ±2 | ±2.5 | ±3 |
徑向△y/mm | 0.5 | 0.8 | 1 | |
角向△α | 0°30′ | 0°15′ | ||
注：表中所列許用補償量是指工作狀態，允許的由于制造誤差、安裝誤差、工作載荷變化所引起的沖擊、振動、機座變形、溫度變化等綜合因素所形成的兩軸相對偏移的補償能力。
