LMD（MLZ）梅花形彈性聯軸器
1.LMD(MLZ)系列梅花形彈性聯軸器主要由兩個帶凸爪的半聯軸器和中間的彈性體組成。中間彈性體與兩個半聯軸器的凸爪密切嚙合并承受徑向周向擠壓以傳遞扭矩，當兩軸線有相對位移時，中間彈性體發生相應的彈性變形，起到自動補償位移的作用。
2.梅花形彈性聯軸器主要適用于中等載荷，起動頻繁、經常正反轉、高中低，工作可靠性高要求的場合，不適宜重載的場合。例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、 水泵、風機等。工作場合溫度 -35℃～+80℃，轉矩范圍為45～25000，轉速范圍為1500～8500r/min。
3.與其它聯軸器相比，LMD(MLZ)梅花形彈性聯軸器具有以下特點：
（1）工作安全定可靠，具有良好的減振、緩沖和位移補償性能，點 緣性能好。
（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
（3）具有較大的軸向、徑向和角向補償能力。
（4）高強度聚氨酯彈性元件 耐油，承載能力大，使用壽命長，安全可靠。
（5）聯軸器無需潤滑，維護工作量少，可連續長期運行。

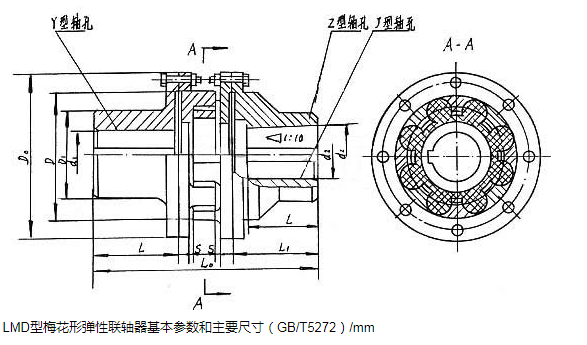

LMD（MLZ）梅花形彈性聯軸器參數
| 型號 | 公稱轉矩Tn /N·m | 許用 轉速 [n]/ r·min-1 | 梅花彈性聯軸器軸孔直徑 d1、d2、dz | L | L0 | D | D1 | 彈性 件型號 | 質量 m/kg | 轉動慣 量I/ kg·m2 | |
| 彈性件硬度 | |||||||||||
| a(HA) | b(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12、14、16、18、19、20、22、 24、25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16、18、19、20、22、24、25、 28、30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20、22、24、25、28、30、32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22、24、25、28、30、32、35、 38、40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25、28、30、32、35、38、40、 42、45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30、32、35、38、40、42、45、48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*、38*、40*、42*、45、48、 50、55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*、48*、50、55、56、60、63、65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*、55*、56*、60、63、65、 70、71、75、80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*、63*、65*、70、71、75、 80、85、90、95、100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*、71*、75*、80*、85*、90、95、 100、110、120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*、85*、90*、95*、100、 110、120、125、130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*、95*、100*、110*、120*、125*、 130、140、150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*、110*、120*、125*、130*、 140*、150、160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.30 | |
